1.概述

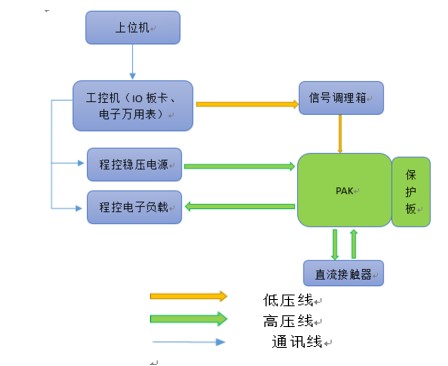

1.1 此設備用于電池PACK下線電性能檢測，測試時通過工裝將BMS板上的測試點與測試設備相連接，測試設備通過軟件控制，切換不同的測試項目進行測試，測試時實時顯示每一項的測試結果，測試結束后給出單組電池的最終測試結果。
1.2 此設備具備通過導入測試腳本或其它形式，來實現各測試功能的靈活調整，各測試項目的判定標準（判定范圍）可隨意調整，能夠通過簡單易懂的編譯語言來完成測試腳本的編制，腳本中可以自行編寫控制電源、負載的啟動與停止和工作模式，可隨意開啟或閉合某一路或幾路開關；各測試項目的測試時間可設定；能夠進行常規的簡單運算，如選取某幾個測試結果中的最大值 、最小值，能選擇某兩項目測試結果進行加減運算及判定等。
1.3 軟件運行界面美觀、簡潔，可設置被測產品名稱、測試人員、測試日期，可手動輸入或通過掃碼輸入電池系統編號，也可根據設置規則自動進行編號；測試數據可實時保存防止丟失，可根據保存的項目隨時復查，可導出成EXCEL等格式?？筛鶕?jù)測試結果顯示不同的顏色，并且輸出不同的聲光信號，聲光信號時間可設置；各硬件精度滿足一般標準（0.1%）。
1.4 該設備采用標準機柜，散熱良好，顯示屏中心離地高度在1.2m左右，便于作業人員觀察。
2.配置參數
2.1 標準機柜，220VAC外部電源。
2.2 機柜面板布置規矩，橫平豎直。
2.3 機柜內走線規整、符合相關電氣接線法規要求。
2.4 機柜底配置滾輪并可鎖止。
3.軟件功能
3.1 系統基于模塊化設計，具有較好地擴展性。
3.2 能設置閾值或故障參數，以驗證不同的工況結果。
3.3 能夠設置各測試項目的測試時間。
3.4 具備報警功能：檢測到異常品時自動報警/提示。
3.5 具備追溯功能：檢測記錄的保存。
3.6 電壓測量：通過開關控件卡控制繼電器切換測量不同點位電壓，測量電壓，與設定值比對后判定。
3.7 充電功能測試：將電池組串入充電回路，設置好充電電壓和充電電流，進行充電，通過回讀穩壓電源充電流進行判定。
3.8 放電功能測試：將電池組串入放電回路，設置好放電電流，進行放電，通過回讀電子負載放電電流進行判定。
3.9 過電流保護功能測試：將電池組串入放電回路，設置放電電流在一定范圍內逐步增加，增加至某一值時觸發保護板保護值終止放電，通過回讀電子負載放電終止前放電流進行判定。
3.10 短路保護功能測試：將電池輸出端進行短接，可通過驅動電路控制600A直流接觸器；短接同時測量電池輸出端電壓進行判定。
3.11 過充保護功能：向電池充電，此時有充電電流，在充電同時，于保護板測試點并入一定阻值的電阻，觀察充電回路是否關閉（通過回讀穩壓源充電電流值是否為0，為0時合格）。
3.12 過放保護功能：對電池放電，此時有放電電流，在放電同時，于保護板測試點并入一定阻值的電阻，觀察放電回路是否關閉（通過回讀負載放電電流值是否為0，為0時合格）。
