1.概述
1.1 目前以混合動力和純電動汽車為代表的環保驅動技術正處于高速發展階段，作為電力驅動系統的動力來源，車載動力電池組的充電和電池管理技術成為研究的焦點。通過硬件在環仿真， 能迅速構建起試驗平臺，成本低，效率高，成為預研和開發過程中的重要環節。
1.2 BMS-HIL硬件在環實時仿真測試，采用真實的控制器，被控對象和系統運行環境采用或者部分采用實時仿真模型來模擬，實現整個系統的仿真測試，在縮短BMS控制策略的開發周期和降低成本的同時可以有效提高軟件質量，降低BMS控制功能的潛在風險。
1.3 核心系統由三個主要部分組成：操作界面、實時處理器和I/O接口板卡。
1.4 實時處理器是HIL測試系統的核心。它提供大多數HIL測試系統的確定執行，例如硬件I/O通信、數據記錄、激勵生成和模型執行。
1.5 I/O接口是與被測部件交互的模擬，數字和總線信號。用它們來產生激勵信號，獲取用于記錄和分析的數據，并提供被測的BMS與模型仿真的虛擬環境之間的傳感器/執行器交互。
1.6 操作界面與實時處理器通信，提供測試命令和可視化。在大多數情況下，這個部件也提供配置管理、測試自動化、分析和報告任務。
1.7 CARSIM_BMS硬件提供了一個模塊化的和可配置的平臺，用來滿足不同的電池輸入信號，比如電池單體的數量，傳感器，IO信號，和需要用來模擬BMS的測試環境的通信。
1.8 系統可配置多個高壓可編程電源用于模擬內部與外部高壓，電源通過CAN總線與PXI主機連接，可直接在上位機軟件調整電壓輸出值。
1.9 電池模擬單元采用聯合儀器推出的專門針對混合動力汽車，純電動汽車BMS的測試產品，通過CARSIM上位機模型編程，精確模擬鋰電池，鎳氫電池等各種電池的充電和放電過程，可以模擬電芯單體的各個狀態，觸發BMS高壓故障處理，欠壓故障處理，壓差故障處理，均衡測試。
1.10 RS-100可編程電阻箱是易鼎豐公司開發的一款可編程的阻抗模擬箱，可用于為BMS絕緣檢測功能測試提供模擬阻抗。
1.11 通過上位機控制電阻箱阻抗的輸出，阻抗可設置為短路、開路和100Ω～65.536MΩ可調三種狀態。電阻箱通過LCD顯示器告知用戶當前設置的阻抗?fàn)顟B(tài)。
2.試驗管理軟件

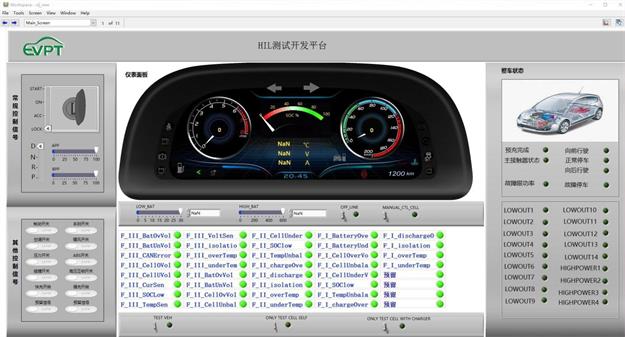

2.1 以NI VeriStand 為核心，與實時處理器通過以太網連接，配合LabVIEW、TestStand、MathWorks Simulink及其他豐富的功能擴展包開發的測試系統。
2.2 該系統是一個模塊化的和可配置的平臺，用來滿足不同的電池輸入信號，比如電池單體的數量，傳感器，IO，和需要用來模擬BMS的測試環境的通信。
2.3 實驗管理軟件主要功能包括：硬件配置管理、仿真模型導入、硬件 I/O 映射、 I/O 接口配置、計算通道及事件報警、故障信號模擬、用戶界面創建、測試激勵 生成、自動化測試序列編寫、數據記錄與回放、自動化測試執行及報告生成。
3.測試解決方案的優勢
3.1 基于高配置的實時仿真硬件
（1）具備強大的模型運算能力，在一臺RTPC 上可完成整個整車仿真模型的運算。這樣避免了多臺模型運算設備協同工作的調試難度以及實時同步性問題。
（2）PXI架構提供開放的接口，買方可以在其中集成自主開發或第三方的軟件和硬件，以高性價比實現特殊的功能。
3.2 高性價比的CAN總線測試節點
（1）每個CAN 總線端口可單獨設置為使用高速CAN 或低速CAN 進行通信。
（2）可方便的管理剩余網絡仿真。
3.3 高標準的車輛信號發生和測量
（1）采用NI的硬件板卡提供更高的精度，更大的輸出電流和更大的輸入阻抗，滿足高性能系統的需求。
（2）所有主要板卡均為從美國直接進口，質量能確保系統穩定性與耐用性。
3.4 易于擴展的模塊化產品組件
（1）專業的模塊化產品例如I/O板卡箱、RTPC、故障注入單元、BOB、標準負載仿真箱等。
（2）簡化系統集成工作， 加快調試和操作時間，加快項目切換速度。
（3）易于連接線束的標準化，使機柜布局和內部連接更合理。
（4）用戶可以通過增加模塊和線束非常容易地進行系統擴展和升級。
3.5 專業的緊湊型故障仿真模塊：使用戶可以進行真正的實時故障仿真，除了短路斷路之外還提供漏電流、虛接和抖動等故障模式。
3.6 嚴格分離仿真模型與硬件接口
（1）僅調整硬件接口而不改變模型結構時，無需調用Matlab進行編譯，在系統調試階段節省寶貴時間。
（2）將仿真模型在不同硬件平臺上轉移不需改變模型本身內容。
