1.概述

1.1 天津易鼎豐BMS系統采用主從的分布式拓?fù)浣Y(jié)構，即每個系統包含一個主板（BMU， Battery Management Unit）和多個從板（VTBU, Voltage Temperature Balance Unit）。它們之間采用先進的ISOSPI總線進行數據的傳輸及控制。VBTU負責電芯的溫度、電壓的采樣及均衡控制。BMU負責采集電池組的總電壓、總電流、絕緣、環境/冷卻介質溫度、充電接口溫度、HVIL、充電回路狀態等；控制電池系統的接觸器、熱管理系統及充放點控制等；計算電池組的SOC、SOH、SOF、電池實際容量、內阻等參數；診斷電池系統的故障并進行相應的故障處理。

1.2 為了確保電池系統的高安全性，天津易鼎豐BMS采用了如下的高安全性設計：

（1）采用汽車級別的要求及開發流程。

（2）雙CPU及多種冗余設計的安全架構，滿足ISO26262的功能安全設計。

（3）完善的故障診斷及保護機制，包含：接觸器的粘連檢測、絕緣、過壓、欠壓、過流、短路（內部及外部）、過溫等。

（4）定期喚醒的電池安全監控，監控在關機狀態下動力電池系統的狀態，防止在電池系統放置的情況下出現的危險事件。

（5）為了保證整個算法的有效性及精度，整個軟件的算法除了基本的安時累積和特征值校正外，還加入了先進的電池內阻、電芯內部溫度估算、OCV實時計算、自適應濾波的SOC算法；電池容量的實時校正等先進的算法，確保了電芯的SOC、SOH等的精度，同時能精確估算出電池允許充放電功率，延長電芯的使用壽命。

2.基本功能

2.1 主板功能

（1）雙核處理器：雙CPU及多種冗余設計的安全架構，滿足ISO26262的功能安全設計。

（2）安全的保護策略：過充電保護、過放電保護、高溫保護、低溫保護、電流過流保護等百項故障保護策略。

（3）準確的電池能量管理：易鼎豐電池管理系統采用模型設計，基于二階等效電路準確估算電池SOC，保證SOC維持在合理的范圍內，防止由于過充電或過放電對電池的損傷，準確關算能量多少或者儲能電池的荷電狀態。

（4）智能的電池充電管理：基于電池等效電路模型的充電算法管理，準確估算電池在未來10s內的狀態，提前調整充電電流，防止電池因過充而受損，有效延長電池壽命，同時保證充電效率。

（5）可靠的全工況均衡方案：基于電池等效電路的全工況均衡方案，使電池包在車輛使用的全工況全時段進行均衡，大大提升了電池的均衡效率，有效的保證了單體的一致性，延長電池壽命和續航里程。

（6）安全的熱管理：熱安全管理，冷卻控制，加熱與保溫控制。BMS保證電池單體溫差，保持電芯的一致性，延長電池的使用壽命。

（7）先進的接觸器控制策略：可不依賴接觸器反饋信號，僅依靠邏輯判斷接觸器粘連、無法閉合等故障。

（8）電池內阻、內部溫度及OCV實時計算，及時根據電池狀態，對電池進行預判，提前調整可用充放電電流，及時校準SOC、準確對電池的SOH估算。

（9）完善的故障保護策略：對電池可能發生的故障進行準確的判斷，保證滿足用戶體驗的同時，保證車輛的正常行駛。

（10）基于CCP協議的數據監控和標定。

（11）滿足國標要求的絕緣檢測。

（12）基于autosar架構進行軟件開發，保證了程序的可靠性和可移植性，方便BMS開發的升級。

（13）總電壓及絕緣檢測

2.2 子板功能

（1）電壓采集:每個子板最大采集通道12，電壓輸入范圍0～5VDC。

（2）溫度采集：每個子板最大采集通道3 。

（3）全工況范圍均衡：被動均衡，電流<100mA。

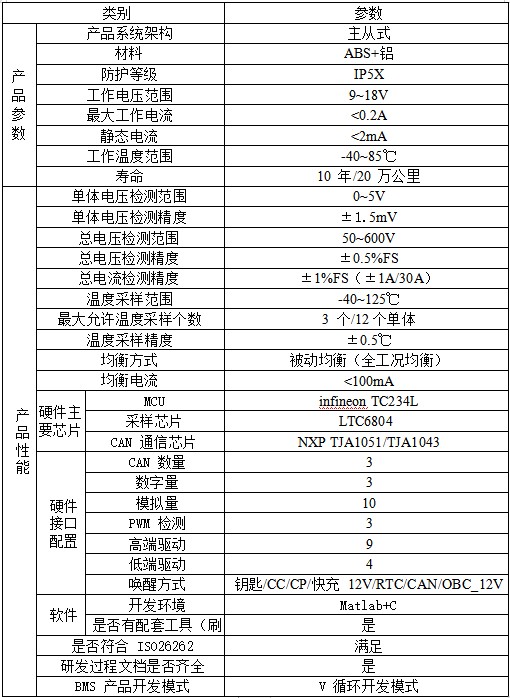

3.技術參數
